เฮ้ ฉันเป็นซัพพลายเออร์ของแผง TFT LCD และฉันตื่นเต้นสุด ๆ ที่จะแบ่งปันกับคุณทุกคนเกี่ยวกับวิธีการขับเคลื่อนแผง LCD TFT ไม่ว่าคุณจะเป็นงานอดิเรกที่ต้องการสร้างโครงการของคุณเองหรือเป็นมืออาชีพในอุตสาหกรรมอิเล็กทรอนิกส์การทำความเข้าใจวิธีการขับเคลื่อนแผงเหล่านี้เป็นสิ่งสำคัญ ดังนั้นเรามาดำน้ำกันเถอะ!
ทำความเข้าใจกับแผง LCD TFT
สิ่งแรกก่อนที่จะพูดคุยกันเล็กน้อยเกี่ยวกับแผง TFT LCD TFT ย่อมาจากทรานซิสเตอร์แบบฟิล์มบางและแผงเหล่านี้ใช้กันอย่างแพร่หลายในแอพพลิเคชั่นต่าง ๆ ตั้งแต่สมาร์ทโฟนและแท็บเล็ตไปจนถึงการแสดงยานยนต์และระบบควบคุมอุตสาหกรรม พวกเขามีความละเอียดสูงภาพคมและความแม่นยำสีที่ยอดเยี่ยมทำให้พวกเขาเป็นตัวเลือกยอดนิยมสำหรับอุปกรณ์จำนวนมาก

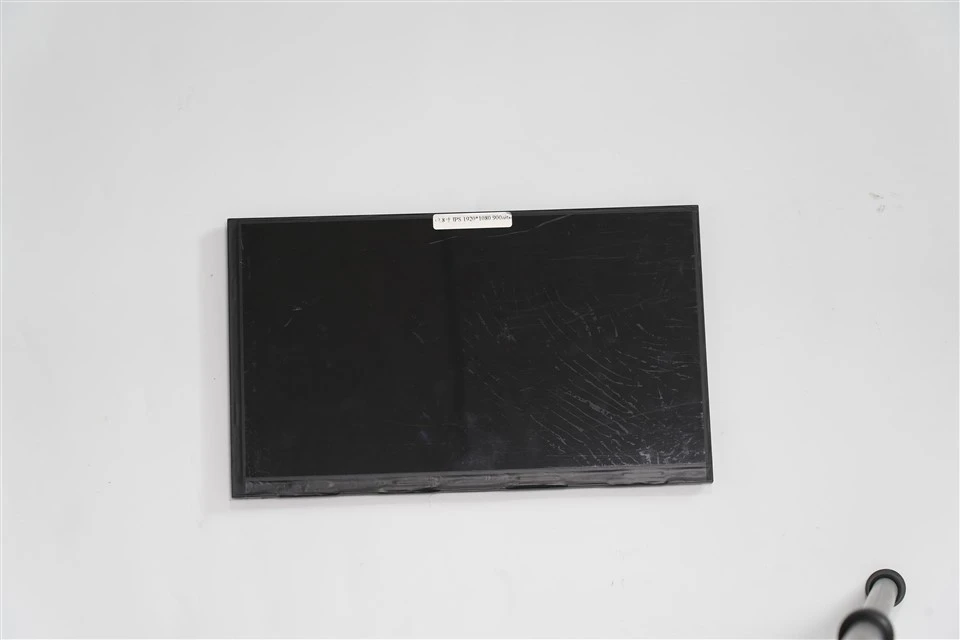

ในฐานะซัพพลายเออร์ฉันได้เห็นแผง LCD TFT ที่หลากหลายรวมถึงโมดูล TFT LCD-แผงยานยนต์ TFT-LCD, และหน้าจอแสดงผล TFT ยานยนต์- แต่ละแผงมีคุณสมบัติและข้อกำหนดที่เป็นเอกลักษณ์ของตัวเองดังนั้นจึงเป็นเรื่องสำคัญที่จะต้องเลือกอุปกรณ์ที่เหมาะสมสำหรับแอปพลิเคชันของคุณ
พื้นฐานของการขับขี่แผง LCD TFT
การขับขี่แผง TFT LCD นั้นเกี่ยวข้องกับขั้นตอนสำคัญหลายประการ ก่อนอื่นคุณต้องเข้าใจลักษณะไฟฟ้าของแผงควบคุมเช่นความต้องการพลังงานแรงดันสัญญาณและพารามิเตอร์เวลา ข้อกำหนดเหล่านี้มักจะมีอยู่ในแผ่นข้อมูลของแผงซึ่งเป็นทรัพยากรที่จำเป็นสำหรับทุกคนที่ทำงานกับแผง TFT LCD
เมื่อคุณมีความเข้าใจที่ดีเกี่ยวกับลักษณะไฟฟ้าของแผงควบคุมคุณสามารถเริ่มคิดเกี่ยวกับวิธีการเชื่อมต่อกับไมโครคอนโทรลเลอร์หรืออุปกรณ์ควบคุมอื่น ๆ โดยทั่วไปจะเกี่ยวข้องกับการเชื่อมต่อสายข้อมูลของแผงควบคุมสายควบคุมและสายไฟกับพินที่เหมาะสมบนอุปกรณ์ควบคุม
เปิดแผง
หนึ่งในแง่มุมที่สำคัญที่สุดของการขับขี่แผง TFT LCD คือการจัดหาแหล่งจ่ายไฟที่ถูกต้อง แผง LCD TFT ส่วนใหญ่ต้องการแหล่งจ่ายไฟที่มีเสถียรภาพด้วยแรงดันไฟฟ้าที่เฉพาะเจาะจงและการจัดอันดับปัจจุบัน สิ่งสำคัญคือการใช้แหล่งจ่ายไฟที่สามารถให้แรงดันไฟฟ้าและกระแสที่ต้องการได้โดยไม่มีความผันผวนหรือเสียงรบกวนอย่างมีนัยสำคัญ
นอกเหนือจากแหล่งจ่ายไฟหลักแล้วแผง LCD TFT จำนวนมากยังต้องใช้แหล่งจ่ายไฟแบ็คไลท์ แสงไฟเป็นสิ่งที่ทำให้แผงมองเห็นได้และมักจะต้องใช้แหล่งพลังงานแยกต่างหาก แหล่งจ่ายไฟแบ็คไลท์อาจเป็นแรงดันไฟฟ้าคงที่หรือแหล่งกระแสไฟฟ้าคงที่ขึ้นอยู่กับข้อกำหนดของแผงควบคุม
การส่งข้อมูลไปยังแผงควบคุม
เมื่อพาเนลเปิดใช้งานแล้วคุณจะต้องส่งข้อมูลไปยังเพื่อแสดงภาพ สิ่งนี้เกี่ยวข้องกับการส่งชุดสัญญาณข้อมูลไปยังสายข้อมูลของแผงซึ่งเป็นตัวแทนของพิกเซลในภาพ สัญญาณข้อมูลมักจะถูกส่งในรูปแบบเฉพาะเช่น RGB (สีแดง, เขียว, สีน้ำเงิน) หรือ yuv (luminance, chrominance)
นอกเหนือจากสัญญาณข้อมูลคุณต้องส่งสัญญาณควบคุมไปยังแผงควบคุมเพื่อควบคุมการทำงาน สัญญาณควบคุมเหล่านี้รวมถึงสัญญาณเช่นสัญญาณนาฬิกาสัญญาณเปิดใช้งานข้อมูลและสัญญาณรีเซ็ต สัญญาณนาฬิกาถูกใช้เพื่อซิงโครไนซ์การถ่ายโอนข้อมูลสัญญาณการเปิดใช้งานข้อมูลจะใช้เพื่อเปิดใช้งานการถ่ายโอนข้อมูลและสัญญาณรีเซ็ตจะใช้เพื่อรีเซ็ตพาเนลเป็นสถานะเริ่มต้น
การควบคุมเวลาของแผงควบคุม
อีกแง่มุมที่สำคัญในการขับขี่แผง LCD TFT คือการควบคุมเวลา พารามิเตอร์กำหนดเวลาของแผงควบคุมจะกำหนดว่าสัญญาณข้อมูลจะถูกส่งไปยังแผงควบคุมและเมื่อส่งสัญญาณควบคุมเมื่อใด เป็นสิ่งสำคัญเพื่อให้แน่ใจว่าพารามิเตอร์กำหนดเวลาถูกตั้งค่าอย่างถูกต้องเพื่อให้แน่ใจว่าแผงจะแสดงภาพอย่างถูกต้อง
พารามิเตอร์เวลามักจะระบุไว้ในแผ่นข้อมูลของแผงควบคุมและสามารถปรับได้โดยใช้อุปกรณ์ควบคุม ไมโครคอนโทรลเลอร์ส่วนใหญ่และอุปกรณ์ควบคุมอื่น ๆ มีการรองรับฮาร์ดแวร์ในตัวสำหรับการขับขี่แผงควบคุม TFT LCD ซึ่งทำให้ง่ายต่อการควบคุมเวลาของแผงควบคุม
ใช้ IC ไดรเวอร์
ในหลายกรณีมันง่ายกว่าที่จะใช้ IC (วงจรรวม) เพื่อขับแผง TFT LCD ไดรเวอร์ IC เป็นชิปพิเศษที่ออกแบบมาเพื่อเชื่อมต่อกับแผง TFT LCD และควบคุมการทำงาน โดยทั่วไปแล้วไดรเวอร์ IC จะมีวงจรที่จำเป็นทั้งหมดสำหรับการขับเคลื่อนแผงส่งข้อมูลไปยังแผงควบคุมและควบคุมเวลาของแผงควบคุม
การใช้ IC ไดรเวอร์สามารถทำให้กระบวนการออกแบบง่ายขึ้นและลดจำนวนส่วนประกอบที่ต้องการ นอกจากนี้ยังช่วยให้มั่นใจได้ว่าแผงควบคุมนั้นถูกขับอย่างถูกต้องและมีประสิทธิภาพ มีไอซีไดรเวอร์หลายประเภทที่มีอยู่ในตลาดแต่ละรายการมีคุณสมบัติและข้อกำหนดที่เป็นเอกลักษณ์ของตัวเอง
การแก้ไขปัญหา
แม้จะมีการออกแบบและการใช้งานที่ดีที่สุดปัญหาก็ยังสามารถเกิดขึ้นได้เมื่อขับแผง TFT LCD ปัญหาที่พบบ่อยบางอย่างรวมถึงสิ่งประดิษฐ์จอแสดงผลสีที่ไม่ถูกต้องและไม่มีการแสดงผลเลย หากคุณพบปัญหาใด ๆ เหล่านี้สิ่งสำคัญคือการแก้ไขปัญหาอย่างเป็นระบบ
หนึ่งในสิ่งแรกที่คุณควรทำคือตรวจสอบแหล่งจ่ายไฟของแผงควบคุมและตรวจสอบให้แน่ใจว่าให้แรงดันไฟฟ้าและกระแสที่ถูกต้อง คุณควรตรวจสอบสายข้อมูลของแผงควบคุมและสายควบคุมเพื่อให้แน่ใจว่าเชื่อมต่ออย่างถูกต้อง หากปัญหายังคงมีอยู่คุณอาจต้องตรวจสอบแผ่นข้อมูลของแผงควบคุมและปรับพารามิเตอร์เวลาหรือการตั้งค่าอื่น ๆ
บทสรุป
การขับขี่แผง TFT LCD อาจเป็นประสบการณ์ที่ท้าทาย แต่คุ้มค่า โดยการทำความเข้าใจกับลักษณะทางไฟฟ้าของแผงควบคุมโดยให้แหล่งจ่ายไฟที่ถูกต้องส่งข้อมูลในรูปแบบที่ถูกต้องและควบคุมเวลาคุณสามารถมั่นใจได้ว่าแผงแสดงภาพอย่างถูกต้อง
หากคุณสนใจที่จะซื้อแผง TFT LCD หรือต้องการความช่วยเหลือใด ๆ ในการขับขี่โปรดอย่าลังเลที่จะติดต่อเรา เราเป็นซัพพลายเออร์ชั้นนำของแผง TFT LCD และเรามีผลิตภัณฑ์ให้เลือกมากมาย นอกจากนี้เรายังให้บริการสนับสนุนด้านเทคนิคและบริการปรับแต่งเพื่อช่วยคุณค้นหาโซลูชันที่เหมาะสมสำหรับแอปพลิเคชันของคุณ
